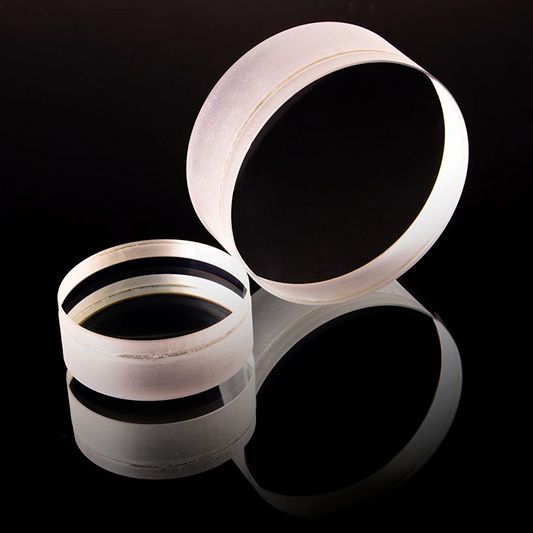

光学窗口通常用于保护电子元件、传感器、探测器或其他光学元件,防止环境因素对其工作的影响,同时也可以根据需要,对光线进行滤波,只让特定波长的光线通过。窗口片不会改变系统放大倍率。我们可以提供多种材料制成的光学窗口,如N-BK7、H-K9L、熔融石英等,并可提供增透膜、高反膜、分光膜、金属膜等各种光学镀膜。

光学窗口的重要参数指标主要包括透射率折射率、厚度、直径、平行度、表面质量等。透射率和折射率决定了光线通过光学窗口的效率和方向,厚度和直径则影响了光学窗口的机械性能和安装方便性,平行度和表面质量则决定了光线通过光学窗口后的质量。

光学窗口可以根据材料、形状、工作波长等因素进行分类。根据材料,可以分为玻璃光学窗口、石英光学窗口、晶体光学窗口等;根据形状,可以分为圆形光学窗口、方形光学窗口、椭圆形光学窗口等;根据工作波长,可以分为紫外光学窗口、可见光光学窗口、红外光学窗口等。


材料
精退火K9光学玻璃,石英玻璃,氟化物等
设计波长
587.6nm
产品尺寸1-200mm
直径误差
+0.0/-0.05mm
中心厚度误差
±0.1mm
焦距误差(EFL)
±0.5 %
表面光洁度40-20
表面光圈(PV)1/4--1/10lambda@632nm
平行度1~3弧分
倒边
0.2mmX45°
镀膜
增透膜,高反膜或者根据客户要求设计
